لوور پره Z چیست و چه کاربردی در نمای ساختمان دارد؟ بررسی جامع، مشخصات فنی و اصول اجرایی

در معماری پایدار و مهندسی مدرن نمای ساختمان، هماهنگی میان زیبایی ظاهری و کارایی عملکردی امری حیاتی است. “دریچه پره Z” (Z-Blade Louver)، که به عنوان یک سیستم پوششی و سایه‌بان پیشرفته شناخته می‌شود، در سال‌ های اخیر جایگاه ویژه‌ ای در طراحی نما، بهینه‌ سازی مصرف انرژی و پوشاندن تجهیزات تأسیساتی پیدا کرده است. به دلیل ساختار هندسی منحصر به فرد، مقاومت بالا و قابلیت‌ های چندگانه، دریچه پره Z به یکی از محبوب‌ ترین گزینه‌ ها برای معماران و مهندسان بدل شده است. این مقاله به صورت جامع به معرفی، کاربردها، مزایا، مشخصات فنی و روش اجرای این نوع دریچه در نمای ساختمان می‌پردازد.

دریچه پره Z چیست؟

دریچه پره Z، که به عنوان یک سیستم پوششی و سایه‌ بان (Shading System) عمل می‌کند، از مجموعه‌ ای از تیغه‌ ها یا پره‌ هایی با مقطع خاص شبیه به حرف “Z” انگلیسی تشکیل شده است. این پره‌ ها به صورت موازی و با فواصل مشخص (گام) به صورت افقی یا عمودی در کنار یکدیگر نصب می‌شوند. شکل Z مانند این مقاطع، به گونه‌ ای طراحی شده است که ضمن تسهیل عبور جریان هوا، مانع از ورود مستقیم نور خورشید، باران، برف و دید ناخواسته به داخل ساختمان یا فضاهای پشت دریچه می‌شود.

این دریچه‌ ها عمدتاً از جنس آلومینیوم اکسترود شده تولید می‌شوند؛ زیرا آلومینیوم علاوه بر وزن سبک، مقاومت بسیار بالایی در برابر خوردگی و شرایط جوی مختلف دارد. با این حال، بسته به نیازهای خاص پروژه، ممکن است از ورق‌ های گالوانیزه یا مواد کامپوزیتی نیز برای ساخت این دریچه‌ ها استفاده شود.

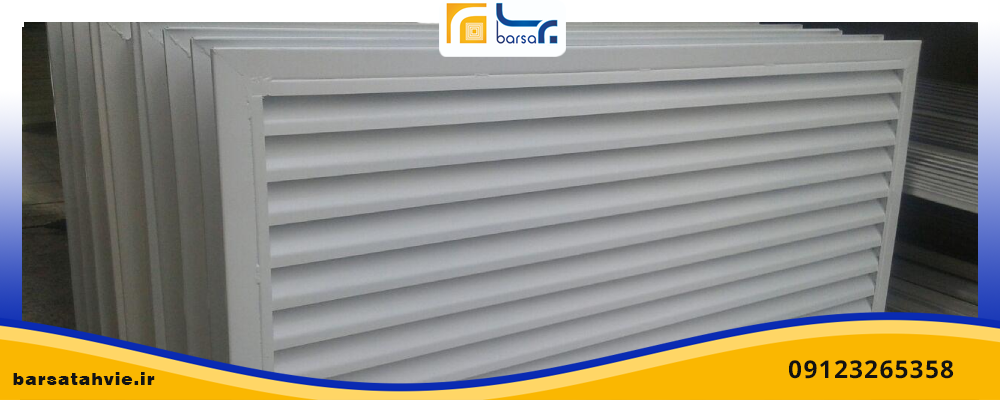

مشخصات فنی و هندسی دریچه هوارسان پره Z

طراحی و عملکرد دریچه پره Z مبتنی بر اصول آئرودینامیک و مکانیک سیالات است. برای درک بهتر عملکرد این دریچه‌ ها، لازم است با مشخصات فنی کلیدی آن‌ ها آشنا شویم:

1. گام دریچه (Pitch):

فاصله عمودی بین دو پره Z متوالی را گام دریچه می‌نامند. این فاصله مستقیماً بر میزان سطح آزاد (Free Area) برای عبور هوا تأثیر می‌گذارد. گام‌ ها معمولاً در بازه ۵۰ تا ۱۵۰ میلی‌ متر متغیر هستند.

2. هم‌ پوشانی (Overlap):

در مقاطع Z شکل، لبه پایینی هر پره با لبه بالایی پره زیرین خود، مقداری هم‌ پوشانی دارد. این هم‌ پوشانی، که اغلب به صورت زاویه‌ دار طراحی می‌شود، مانع از نفوذ آسان قطرات باران به داخل، حتی در شرایط باد، شده و آن‌ ها را به سمت بیرون هدایت می‌کند.

3. زاویه پره‌ ها:

پره‌ های Z معمولاً با زاویه‌ ای بین ۳۰ تا ۶۰ درجه نسبت به خط افق نصب می‌شوند (اغلب ۴۵ درجه). این زاویه بهینه، تعادل مطلوبی بین کاهش افت فشار هوا (Pressure Drop) و جلوگیری مؤثر از نفوذ آب (Water Penetration) برقرار می‌کند.

4. سطح آزاد (Free Area):

یکی از پارامترهای حیاتی در طراحی دریچه‌ ها، درصد سطح آزاد است که نشان‌ دهنده میزان فضای باز برای عبور هوا از کل مساحت دریچه است. فرمول محاسبه آن به صورت زیر است:

Free Area (%)=Net Free AreaTotal Face Area×100 \text{Free Area (\%)} = \frac{\text{Net Free Area}}{\text{Total Face Area}} \times 100 Free Area (%)=Total Face AreaNet Free Area​×100

دریچه‌ های پره Z معمولاً دارای سطح آزادی بین ۴۰ تا ۵۵ درصد هستند که آن‌ ها را برای کاربردهای تهویه طبیعی (Natural Ventilation) بسیار مناسب می‌سازد.

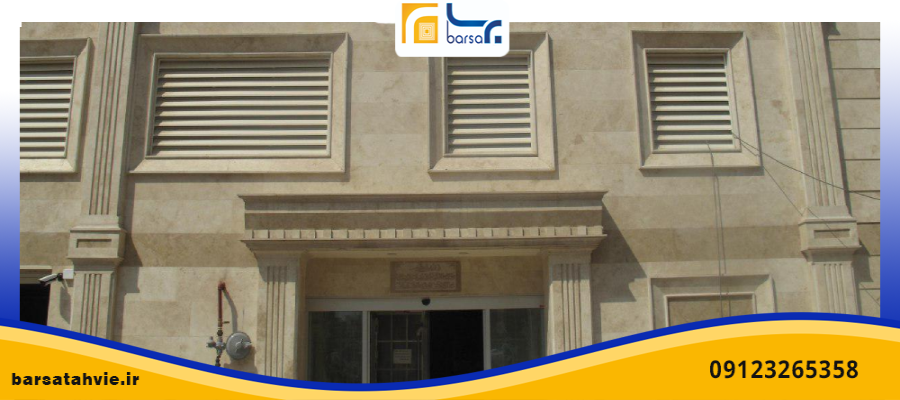

کاربردهای اصلی دریچه پره Z در نمای ساختمان

محبوبیت گسترده دریچه پره Z به دلیل طیف وسیع و کارکردهای متنوع آن است. در ادامه به مهم‌ ترین کاربردهای این دریچه‌ ها در ساختمان اشاره می‌شود:

1. پوشش تأسیسات و موتورخانه‌ ها (Equipment Screening):

در بسیاری از ساختمان‌ های مسکونی، تجاری و اداری، تجهیزات تأسیساتی مانند چیلرها، هواسازها، ژنراتورها و سیستم‌ های لوله‌ کشی در بام یا فضاهای خارجی قرار دارند. دریچه پره Z با ایجاد یک “پوشش بصری” (Visual Screen)، ظاهر ناپسند این تجهیزات را مخفی کرده و همزمان اجازه جریان هوای لازم برای عملکرد صحیح آن‌ ها را فراهم می‌کند.

2. کنترل تابش نور خورشید (Sun Shading):

تابش مستقیم نور خورشید، به ویژه در مناطق گرمسیر، منجر به افزایش قابل توجه دمای داخل ساختمان و در نتیجه افزایش مصرف انرژی برای سرمایش می‌شود. دریچه‌ های Z با زاویه مناسب خود، به عنوان سایه‌ بان عمل کرده و با شکستن اشعه مستقیم خورشید، از ورود گرما و ایجاد خیرگی نور (Glare) جلوگیری می‌کنند و آسایش حرارتی را بهبود می‌بخشند.

3. تهویه طبیعی فضاهای داخلی:

پارکینگ‌ های طبقاتی، انباری‌ ها و موتورخانه‌ ها نیازمند تهویه مداوم هستند. استفاده از دریچه پره Z به عنوان یک “شبکه تنفسی” برای ساختمان، امکان ایجاد جریان هوای طبیعی و خروج گازهای مضر (مانند مونوکسید کربن در پارکینگ‌ ها) را فراهم می‌آورد.

4. محافظت در برابر عوامل جوی (Weather Louver):

دریچه‌ های پره Z به عنوان “دریچه‌ های ضد باران” نیز شناخته می‌شوند. طراحی خاص پره‌ ها، آب باران را به سمت بیرون هدایت کرده و از نفوذ آن به تجهیزات الکتریکی یا فضاهای داخلی جلوگیری می‌کند.

5. ارتقای زیبایی‌ شناسی و طراحی مدرن نما:

علاوه بر کارایی فنی، دریچه پره Z یک عنصر تزئینی جذاب در معماری مدرن محسوب می‌شود. ایجاد خطوط موازی و بازی نور و سایه، حجم ساختمان را پویاتر و جلوه‌ ای مدرن و صنعتی به آن می‌بخشد.

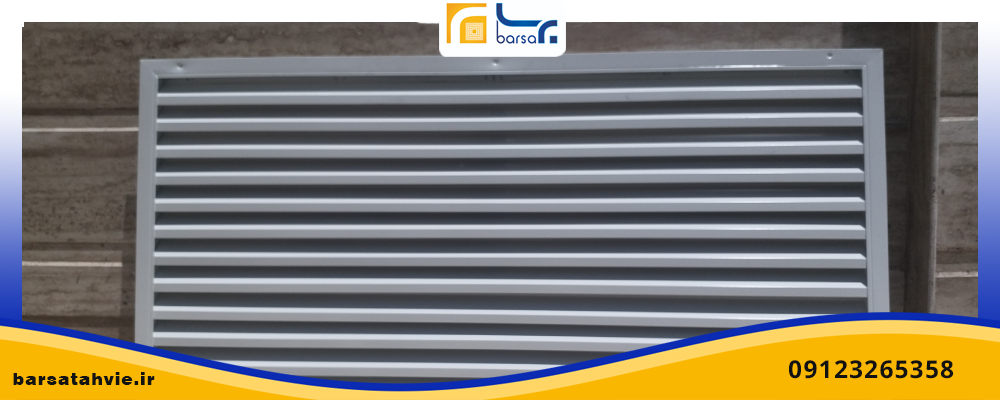

مزایای استفاده از دریچه پره Z

انتخاب دریچه پره Z نسبت به مصالح سنتی یا سایر انواع دریچه‌ ها، مزایای متعددی را به همراه دارد:

• وزن سبک: به دلیل استفاده از آلومینیوم، بار مرده ساختمان را افزایش نمی‌دهد.
• مقاومت بالا: در برابر خوردگی، رطوبت و اشعه UV مقاوم است.
• نصب سریع: سیستم‌ های مدرن این دریچه‌ ها قابلیت نصب خشک و سریع را دارند.
• تنوع: در ابعاد، رنگ‌ ها (کد رال) و طرح‌ های مختلف (مانند طرح چوب) قابل تولید هستند.
• سازگاری با محیط زیست: آلومینیوم ۱۰۰% قابل بازیافت است.
• نگهداری کم: نیاز به شست‌ و شو یا رنگ‌ آمیزی مکرر ندارند.

مقایسه دریچه پره Z با سایر انواع دریچه‌ های آلومینیومی

برای انتخاب بهینه، مقایسه این دریچه‌ ها با مدل‌ های رایج دیگر مفید است:

• دریچه پره Z در برابر دریچه دوکی (Aerofoil): دریچه‌ های دوکی بیشتر برای کنترل نور در نماهای شیشه‌ ای استفاده می‌شوند، در حالی که دریچه Z برای پوشش، محافظت در برابر باران و تهویه تأسیسات کاربرد دارد.
• دریچه پره Z در برابر دریچه مکعبی (Box Louver): دریچه‌ های مکعبی پروفیل‌ های مستطیلی هستند که عمدتاً جنبه زیبایی دارند و نمی‌توانند مانند دریچه Z، دید را کاملاً مسدود کرده و مانع نفوذ باران شوند.

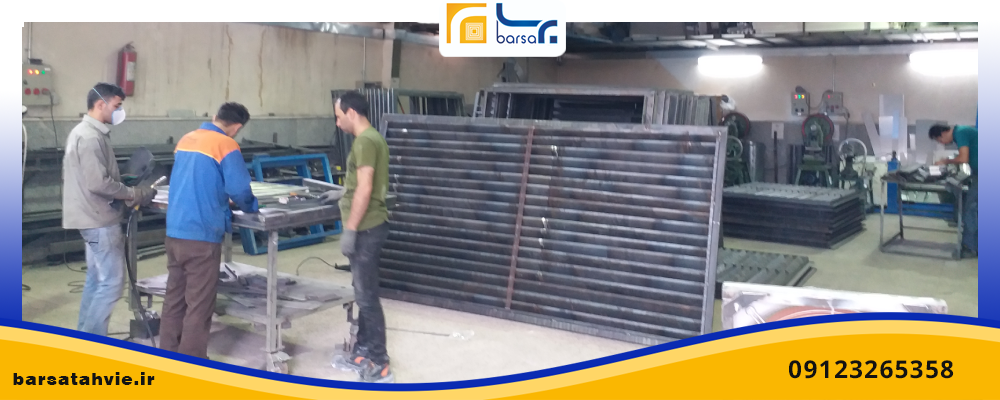

دیتیل‌ های اجرایی و روش نصب دریچه پره Z

نصب حرفه‌ ای نمای دریچه آلومینیومی نیازمند رعایت اصول مهندسی نما (Facade Engineering) است. مراحل کلی نصب به شرح زیر است:

1. زیرسازی: ایجاد یک شبکه زیرسازی (Sub-structure) فلزی (فولادی یا آلومینیومی) متصل به سازه اصلی ساختمان.
2. نصب مولیون‌ها (Mullions): نصب پروفیل‌ های عمودی آلومینیومی بر روی زیرسازی با فواصل استاندارد.
3. نصب براکت‌ ها و پشتیبان‌ ها: نصب قطعاتی روی مولیون‌ ها که محل دقیق قرارگیری پره‌ های Z را تعیین می‌کنند.
4. جایگذاری پره‌ ها: نصب پره‌ های آلومینیومی Z شکل به صورت فشاری (Click-on) یا با استفاده از اتصالات پنهان.

محاسبات و استانداردهای طراحی دریچه هوارسان پره Z

در پروژه‌ های بزرگ، محاسبات دقیق برای عملکرد صحیح دریچه هوارسان پره Z ضروری است:

• محاسبه افت فشار (Pressure Drop): تعیین میزان افت فشار هوا هنگام عبور از دریچه برای اطمینان از کارایی سیستم تهویه.
• مقاومت در برابر بار باد (Wind Load Resistance): اطمینان از مقاومت دریچه و اجزای آن در برابر فشار باد طبق استانداردها.
• استاندارد AMCA: تست عملکرد دریچه بر اساس استانداردهای AMCA (Air Movement and Control Association) برای تایید میزان نفوذ آب و کارایی آئرودینامیکی.

دریچه آکوستیک پره Z (کاربرد خاص)

مدل‌ های پیشرفته دریچه پره Z به صورت آکوستیک طراحی می‌شوند. این دریچه‌ ها ضخامت بیشتری داشته و داخل پره‌ های آن‌ ها با مواد جاذب صدا (مانند پشم سنگ) پر می‌شود. همچنین سطح زیرین پره‌ ها ممکن است پانچ شده باشد. این ساختار به کاهش چشمگیر آلودگی صوتی ناشی از تجهیزات (مانند موتورخانه‌ ها) کمک می‌کند.

 نکات مهم در خرید و برآورد قیمت دریچه پره Z

هنگام خرید و برآورد هزینه این دریچه‌ ها، به عوامل زیر توجه کنید:

1. ضخامت ورق آلومینیوم: ضخامت‌ های استاندارد (۱.۵ تا ۲.۵ میلی‌متر) مقاومت لازم را تضمین می‌کنند.
2. نوع رنگ و پوشش: رنگ‌ های پودری الکترواستاتیک و پوشش آنادایز از کیفیت و دوام بالایی برخوردارند.
3. ابعاد و وزن: قیمت‌ گذاری معمولاً بر اساس وزن (کیلوگرم آلومینیوم) یا متر مربع انجام می‌شود.
4. کیفیت اتصالات: نوع براکت‌ ها، پیچ‌ ها (ترجیحاً استیل ضد زنگ) و زیرسازی در قیمت نهایی و طول عمر نما مؤثر است.

نتیجه‌ گیری

دریچه پره Z، فراتر از یک عنصر زیبایی‌شناختی، یک راه‌ حل مهندسی دقیق برای چالش‌ های تهویه، حفاظت در برابر عوامل جوی، پوشش تأسیسات و مدیریت انرژی در ساختمان‌ ها است. ترکیب عملکرد بالا، دوام آلومینیوم، نصب آسان و ظاهر مدرن، این دریچه‌ ها را به بخشی جدایی‌ ناپذیر در طراحی پروژه‌ های مدرن تبدیل کرده است. انتخاب صحیح ابعاد، گام و زاویه پره‌ ها، نیازمند مشاوره با متخصصان مجرب در زمینه نمای خشک و تأسیسات است تا بهترین بازدهی با بهینه‌ ترین هزینه حاصل شود.
